系统介绍

KV-多媒体会议系统

多媒体功能会议系统包含对会议室进行会议、音频、视频、摄像、录音录像及远程会议系统设计,实现会议室的多媒体会议功能,满足简洁流畅的会议过程、逼真传神的听觉效果、清晰舒适的视频显示、智能的摄像跟踪、完整的会议记录、方便快捷的远程会议等要求。

整个系统大致分为高清显示子系统、音响扩声子系统、会讨发言子系统、信号切换子系统及中央控制子系统。由大屏幕显示、等离子显示、音响、视频监视录像、多媒体音视频信号源矩阵切换和中央集成控制等部分组成。


系统设计

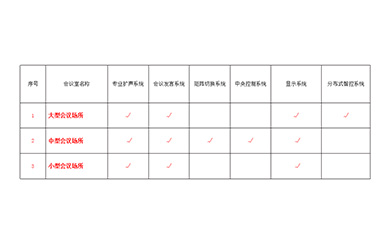

功能划分

根据用户需求设计需求,本次设计我们主要是根据多年的设计经验,实现会议室的多媒体会议功能,满足简洁流畅的会议过程、逼真传神的听觉效果、清晰舒适的视频显示、智能的摄像跟踪、媒体音视频信号源矩阵切换和中央集成控制等要求

音响扩声系统

会议室面积约xx平方,长x米,宽x米。根据会议室面积音响系统设置设计如下: 1、设计2只300W主音箱加4只200W辅助音箱作为会场扩声,现场声压级达到国家一级标准,满足现场会议扩声的使用需求 2、功放功率严格按照音箱功率的1.3~1.5倍配置,2只主音箱(由1台2*400W功放驱动),4只辅助音箱(由2台2*300W功放驱动) 3、调音台、音频处理器、反馈抑制器、均衡器各1台 4、设无线话筒1套,用于会议主持、用移动发言

会讨发言系统

会议室设计数字会议发言系统,发言单元采用手拉手方式连接。根据会议室布局和需求设计如下: 1、数字会议主机1台(数字网线传输会议主机) 2、主席发言单元1只(独立反馈抑制功能;内置独立可调DSP芯片;可进行讨论和投票表决、可通过面板进行签到) 3、代表发言单元5只(独立反馈抑制功能;内置独立可调DSP芯片;可进行讨论和投票表决、可通过面板进行签到) 4、会议延长线使用网线即可 1、会议发言主机1台(6芯线) 2、主席发言单元1只(桌面安装,手拉手连接) 3、代表发言单元5只(桌面安装,

中央控制系统

通过中央控制系统,实现整个会议系统的集中控制,点击触摸屏就能实现各种视频信号的快速切换、摄像系统控制、大屏幕投影系统显示、以及窗帘收放等一系列功能。该系统配置如下: 1、中央控制主机1台,负责整个会场信令控制 2、控制软件1套,安装在触控屏上 3、电源控制器1台,控制设备的上下电 4、触控屏1台,移动控制终端 5、无线路由器1台,主机与触控屏之间的互动桥梁

会讨发言系统

会议室设计数字会议发言系统,发言单元采用手拉手方式连接。根据会议室布局和需求设计如下: 1、数字会议主机1台(数字网线传输会议主机) 2、主席发言单元1只(独立反馈抑制功能;内置独立可调DSP芯片;可进行讨论和投票表决、可通过面板进行签到) 3、代表发言单元5只(独立反馈抑制功能;内置独立可调DSP芯片;可进行讨论和投票表决、可通过面板进行签到) 4、会议延长线使用网线即可 1、会议发言主机1台(6芯线) 2、主席发言单元1只(桌面安装,手拉手连接) 3、代表发言单元5只(桌面安装,

信号切换系统

通过信号切换系统,实现整个会议系统视频信号的切换与显示,当会场内具有多个视频源或多个显示设备时候,此时需要使用矩阵。该系统配置如下: 1、混插矩阵机箱1台,插入各种视频接口的输入输出卡 2、4路HDMI输入卡1块 3、4路HDMI输出卡1块 4、4路VGA输入卡1块 5、4路VGA输出卡1块 6、HDMI信号延长器3对

系统功能

高清显示子系统

会议中,传递和交换资料都是非常重要的功能,也经常会使用到投影系统进行演示,甚至是进行影象、动画的播放。最基本的显示设备是投影幻灯;然后还有电视、监视器、投影电视等,它们可以播放预录节目的录像带和直接来自摄像机的图像,已经成为高效系统的不可缺少的组成部分。

视频显示系统主要是结合音响系统,以大屏幕显示图像和文字信息等内容,配以音频扩声以及声像处理等方式,以满足现代会议越来越高的视听要求。要求视频系统具有覆盖全面、高亮度、高分辨率、画面清晰、动态切换、容易控制、操作简单等特点。


音响扩声子系统

会议室的音响扩声系统主要由三大部分组成:声源、音频处理设备、功放及扬声器系统。整个系统选用同类产品中音色优美的高档次音响器材为主组成音响系统,通过计算会议室的音响场地系数进行设计,保证会议室每个角落的声场听觉均匀,没有出现失真、偏音、混音、回响等不良音响效果。

声源:主要包括数字会议发言单元、无线话筒、会议话筒、DVD影碟机多媒体电脑等声源设备,可播放影音图像。

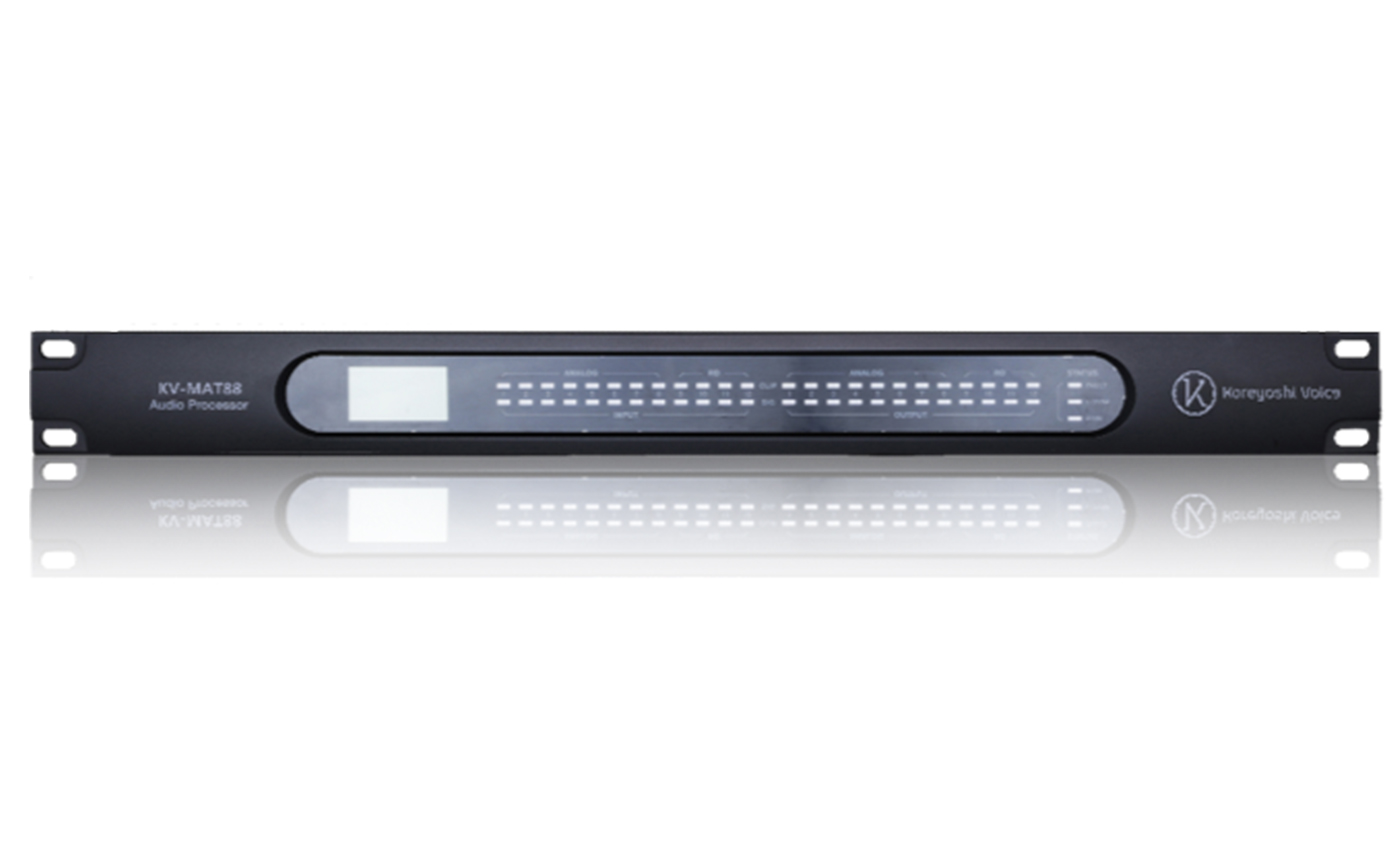

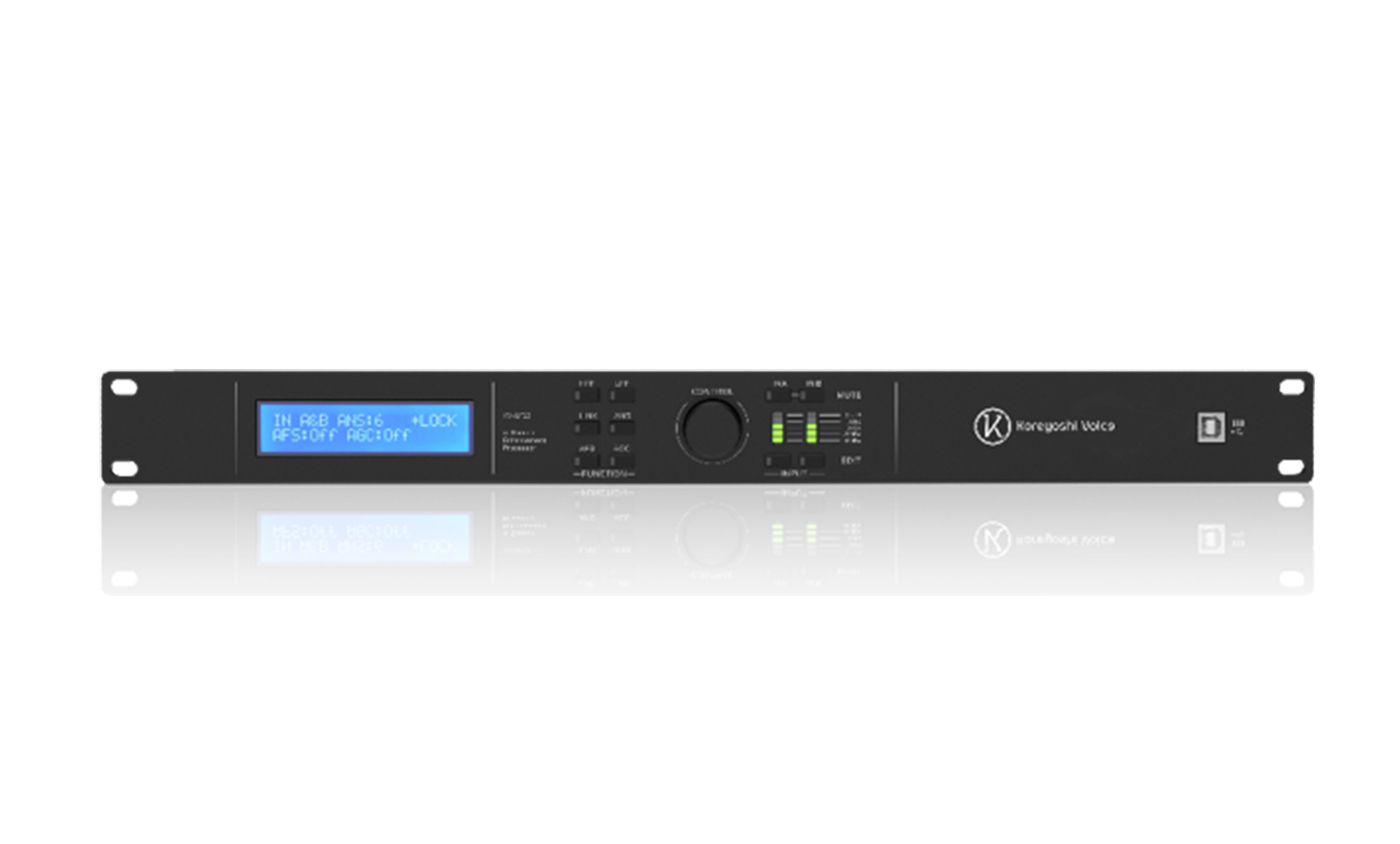

音频处理设备:是会议扩声中的核心设备,可进行多路音频信号混合放大、切换、高低音调节、效果补偿控制、音量大小调整、录音、放音使用

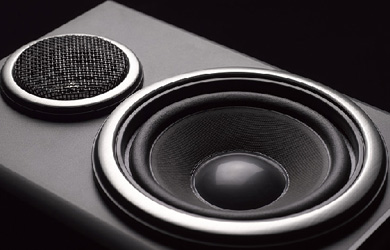

功放及扬声器:整个扩声系统的音质及声场均匀性主要取决于扬声器的品质和布置方式。不同类型的扬声器需要配置不同的功放。


会讨发言子系统

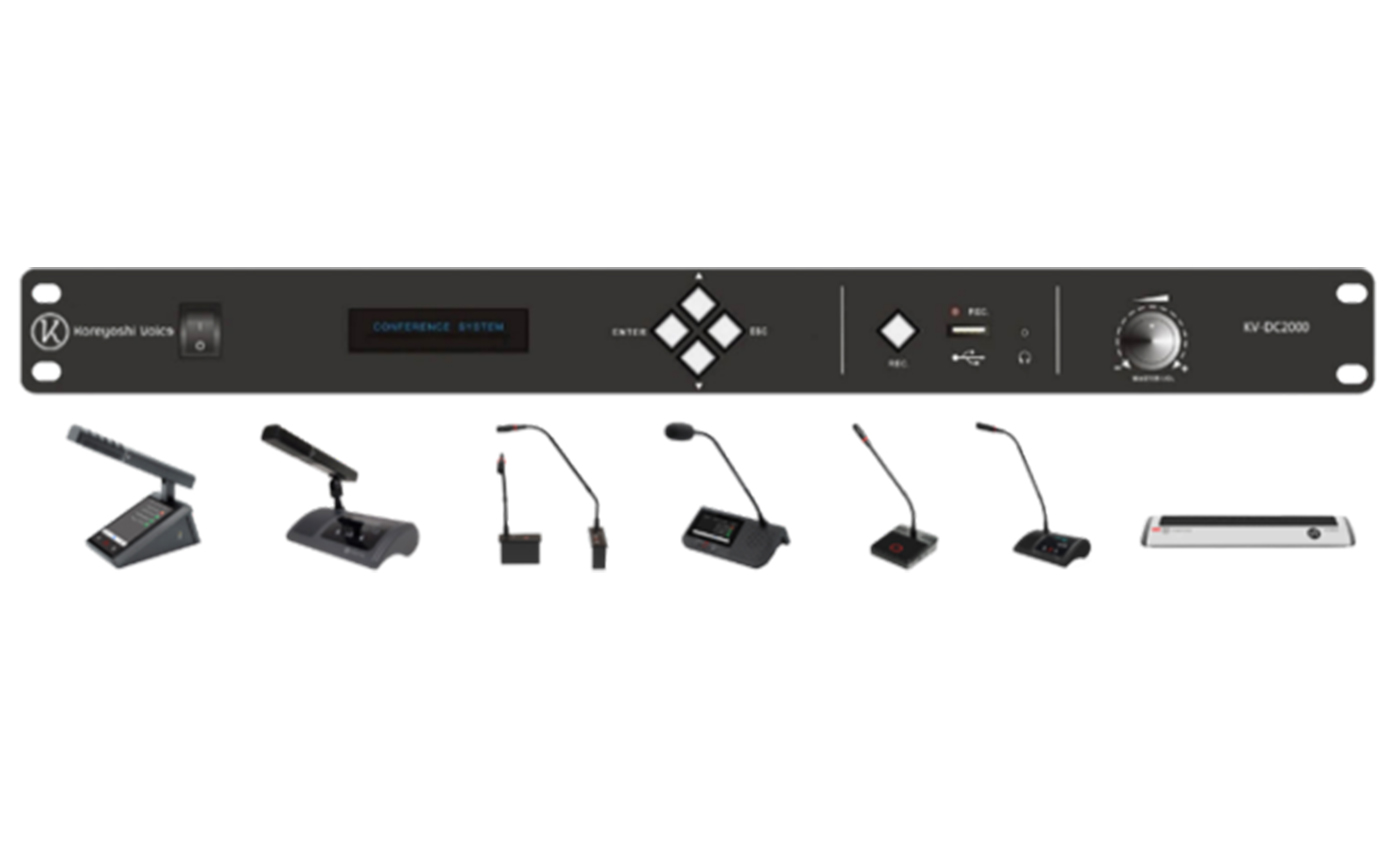

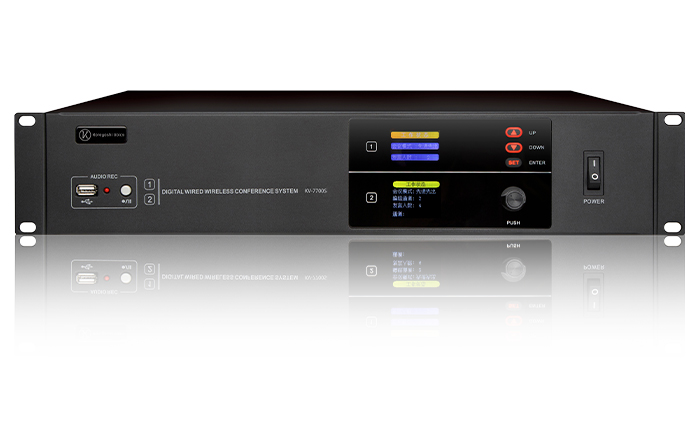

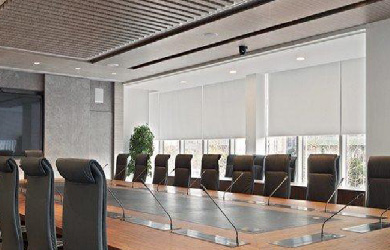

数字会议系统包括数字会议讨论系统、数字会议表决系统、IC卡签到系统及会议摄像跟踪系统。并配置完善的管理软件,既可以简化会场设备,又可以随意扩充功能,是一套集多种功能于一体的会议设备。一般由于会议系统主机,主席/代表发言单元及会议延长线等设备组成。

会讨发言子系统

 1、数字会议系统具有先进先出、普通模式、自由模式、申请发言多种模式管理;

 2、数字会议系统单元多元化,具有桌面式、嵌入式、讨论、带表决多种单元可选;

3、会议主席所使用的发言设备可控制其它代表的发言过程,可选择允许发言、拒绝发言或终止发言。它还具有话筒优先功能,可使正在进行的代表发言暂时静止;

4、发言麦采用进口咪头和配套的专业音频处理设备,有效的提高了话筒的拾音距离和啸叫处理能力,两只话筒同时开启使用时不仅不会出现啸叫的现象,反而进一步增强话筒的拾音距离;

5、数字会议系统配合专业的扩声设备和音频处理设备使用整个会场的效果更佳,拾音距离更远,音质更清晰,是各类会议室的最佳选择。


中央控制子系统

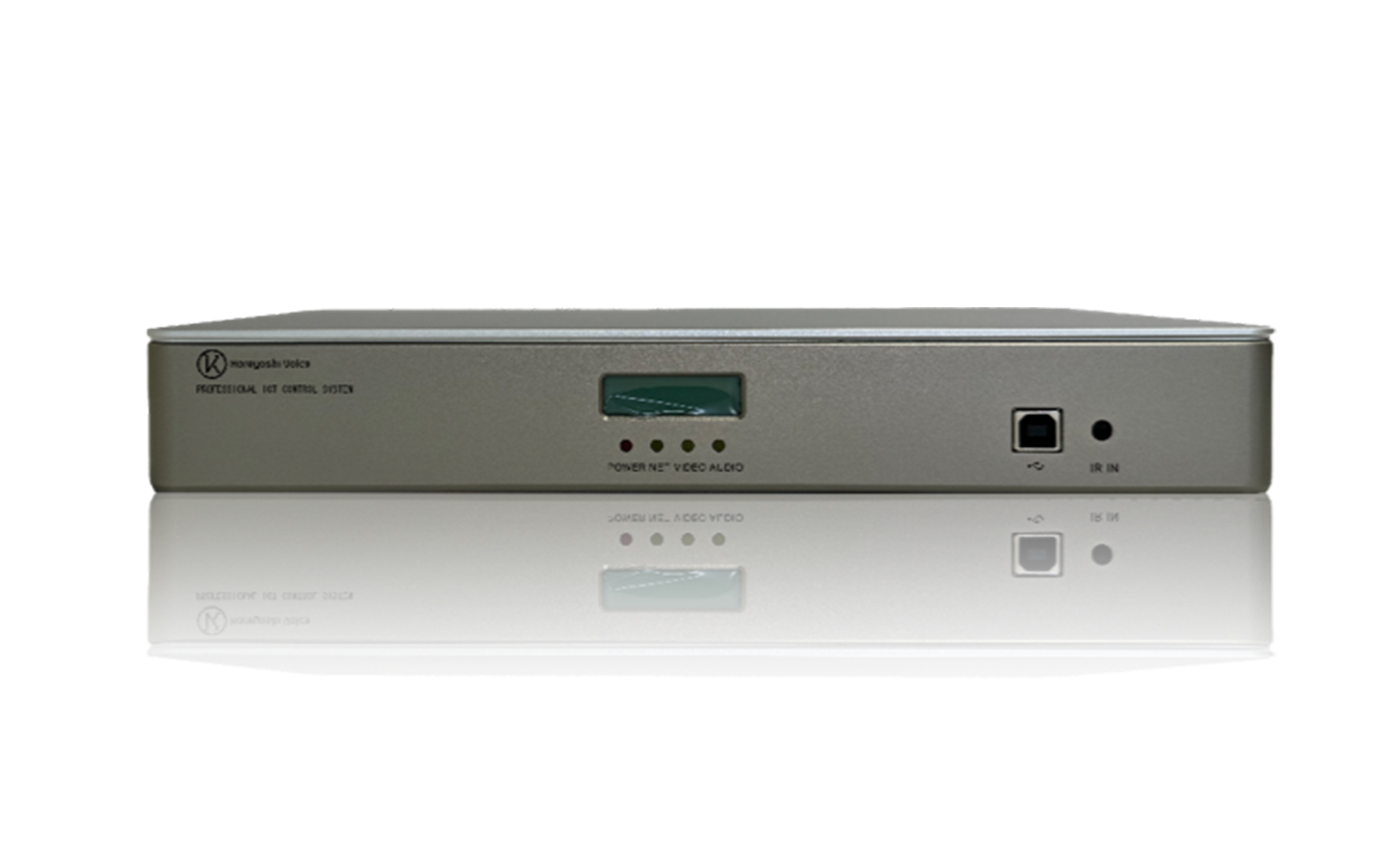

中央控制系统是指对声、光、电等各种设备进行集中控制的设备。它应用于多功能会议厅、指挥控制中心等,用户可用按钮式控制面板、触摸屏等设备,通过中央控制系统软件控制投影机、视频矩阵、影碟机、摄像机等设备。系统一般由中央控制主机,电源管理模块,音量处理模块,红外学习及发射模块以及触控屏和无线路由器组成。

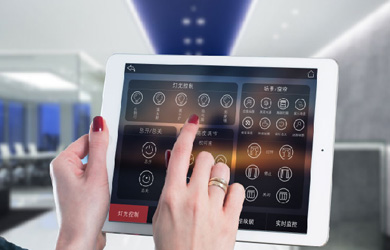

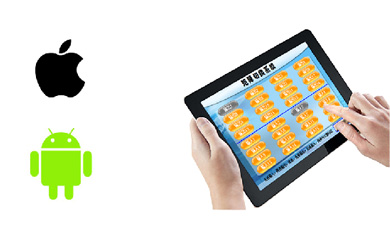

为满足会场的智能化控制,集中控制系统以Ipad作为人机交互平台,将会议室的的音视频媒体矩阵、电源控制器、投影屏幕、投影机、扩音设备等进行集中控制。

·灵活多样的系统控制方式可选

·分级别权限控制

·无地域限制控制

·一台ipad完成所有设备集中控制


矩阵切换子系统

信号矩阵切换系统是专门为音、视频信号的显示切换而设计的高性能智能矩阵系统。它是保证一个多媒体系统高清视频信号质量和信号充分共享的重要子系统。

 如:DVD、摄像头、录像机若干台和投影机、显示器、监视器若干台之间的切换。信号切换系统一般是由混插矩阵机箱以及各种类型接口的输入输出卡组成,信号传输距离过长会增加延长器。

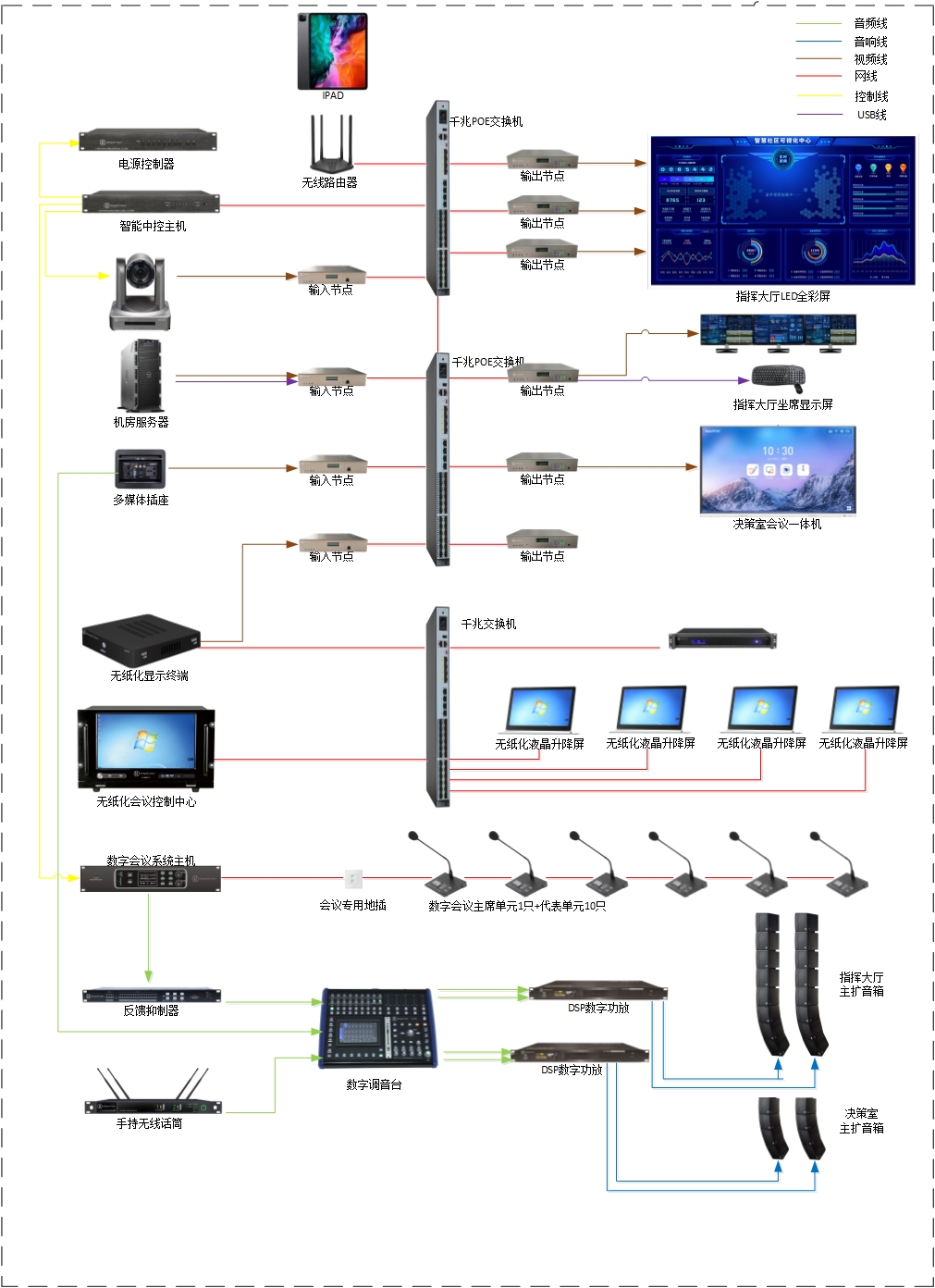

系统架构
